Измеритель расхода двухфазного газоводяного потока газа

Измеритель расхода двухфазного газоводяного потока газа на основе микроволнового резонатора.

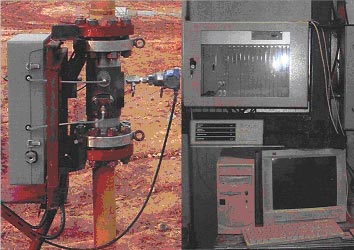

Трехкомпонентный расходомер газа, конденсата и воды РГЖ-001-02 предназначен для эксплуатации в газодобывающей промышленности, а именно: для использования на скважинах и на участках первичной переработки добываемого сырья. При соответствующей адаптации его конструкции и программного обеспечения, прибор может найти применение в нефтедобывающей промышленности для измерения покомпонентного расхода продуктов добычи — газа, нефти, воды.

В основу расходомера положен бесконтактный принцип измерения параметров газожидкостного (ГЖ) потока — плотности, скорости и объемного содержания воды в трубопроводе при взаимодействии потока с электромагнитным полем микроволнового излучения миллиметрового и дециметрового диапазонов длин волн.

Расходомер имеет комплекс нормируемых метрологических характеристик и осуществляет:

- измерение объемного расхода газа в диапазоне от 1000 до 40 000 м3

- измерение объемного расхода конденсата в диапазоне от 1 до 22 м3

- измерение объемного расхода воды в диапазоне от 0,1 до 4 м3

- измерение температуры газожидкостной смеси диапазоне от +5 … +70 оС)

- измерение давления ГЖ смеси в диапазоне от 6 до 20 МПа.
