Разработка мощной импульсной техники

В отделе импульсной техники накоплен значительный опыт разработки и создания мощной импульсной техники для решения различных научных и практических задач.
За последние 6 лет отделом и при его участии созданы:

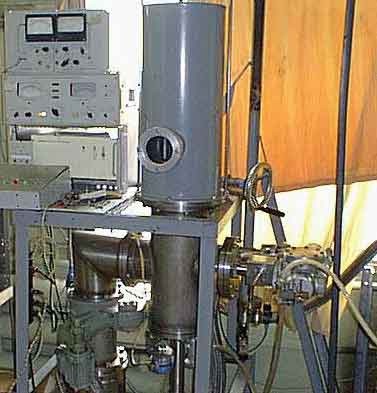

150кВ импульсный генератор:

Image •  Выходное напряжение, кВ — 150;
•  сопротивление нагрузки, Ом- 4;
•  длительность импульса, нс — 150;
•  время нарастания импульса, нс — 40;
•  частота повторения, имп/мин — 1.

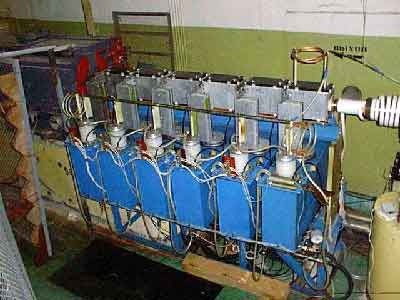

компактная установка для облучения материалов электронным пучком:
Image •  энергия электронов, кэВ — 100-200;
•  ток пучка, А — 7;
•  облучаемая площадь, см² — 200;
•  габариты, мхмхм — 2х0.7х0.7
•  вес, кг — 700.

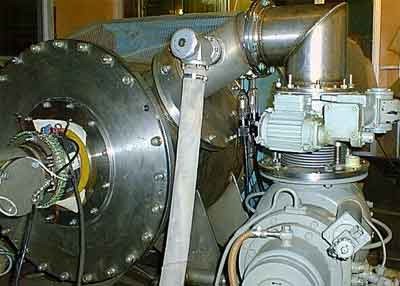

система быстрого сброса пучка (кикер) для ускорителя ИТЭФ:
Image •  общая длина, м — 1;
•  величина индукции, Тл — 0.09;
•  время нарастания магнитного поля,
нс — 300;
•  длительность плоской вершины,
нс — 300-500;
•  неравномерность плоской вешины, % — 5;
•  период повторения, с — 1.



Одним из результатов работы над системой быстрого сброса пучка явилась

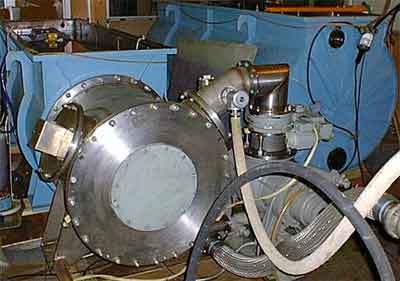

установка для вакуумного нанесения тонких металлизированных покрытий на внутренние поверхности камер:

Image размеры камер:
диаметр, мм — 65 120
длина,мм- до 700

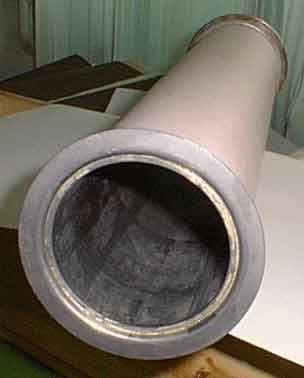

Примеры нанесения покрытия из титана на внутренние поверхности камер:

 из вакуумной керамики из кварцевого стекла
Image  Image

линейный индукционный ускоритель электронов УЭ-800-2:



•  ускоряющее напряжение, кВ — 800;
•  ток пучка, kA — до 5;
•  длительность импульса (на уровне 0,9 от высоты), нс — 80-100;
•  длительность переднего фронта (от 0,1 до 0,9 высоты), нс — 20-30;
•  неравномерность плоской вершины, % — ±5;
•  среднеквадратичный диаметр, cм — 4;
•  среднеквадратичный эмиттанс, см*рад — <1;
•  частота импульсов в пачке, Гц — 100;
•  длительность пачки, с — 1;
•  интервал между пачками, мин — 5;
•  время импульсно-пачечной работы в сутки, час — 8;
•  допускаемое падение тока импульса в пачке, % — 10;

Сдан заказчику в 2004 году.

Область возможных применений ускорителя УЭ-800-2 – исследования в области генерации
 высокочастотных колебаний, поисковые работы по изучению
разложения вредных примесей, выбрасываемых в атмосферу и др.

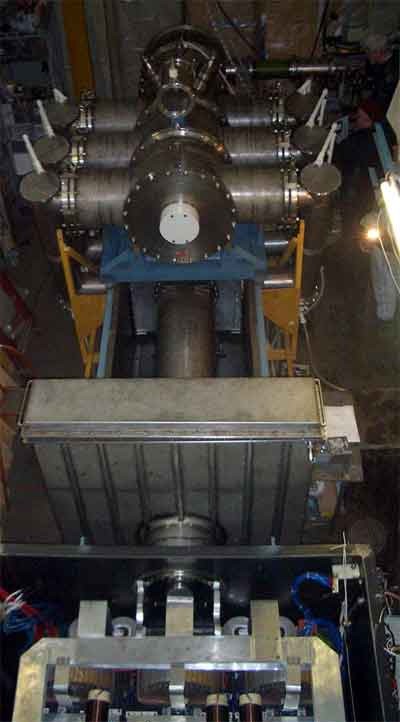

импульсный источник питания ИИП-800-5:

 Image  •  ускоряющее напряжение, кВ — 500, 600, 800;
•  ток пучка, kA — до 10;
•  длительность импульса (на уровне 0,9 от высоты), нс — 80-100;
•  длительность переднего фронта (от 0,1 до 0,9 высоты), нс — 20-30;
•  неравномерность плоской вершины, % — ±8;
•  частота импульсов в пачке, Гц — 20;
•  длительность пачки, с — 20;
•  интервал между пачками, мин — 5;
•  время импульсно-пачечной работы в сутки, час — 8;
•  допускаемое падение тока импульса в пачке, % — 10;
Сдан заказчику в 2006 году.


Технологические особенности.
При изготовлении магнитопроводов мощных магнитных ключей и индукторов ускоряющих секций применяется усовершенствованная технология изготовления сердечников из аморфных сплавов железа с изоляцией из силикатов. Доступная нам технология позволяет повысить сопротивление межвитковой изоляции, снизить весогабаритные характеристики устройств и применять относительно дешевые марки аморфных сплавов.
Возможное применение:
Разрабатываемые нами устройства могут быть использованы при разработке:
•  лазеров на свободных электронах;
•  мощных импульсных генераторов;
•  усилителей СВЧ-излучения;
•  рентгенографических систем,
а также для:
•  модификации материалов;
•  обработки продуктов питания;
•  очистки газообразных промышленных отходов;
•  обеззараживания органических отходов.
